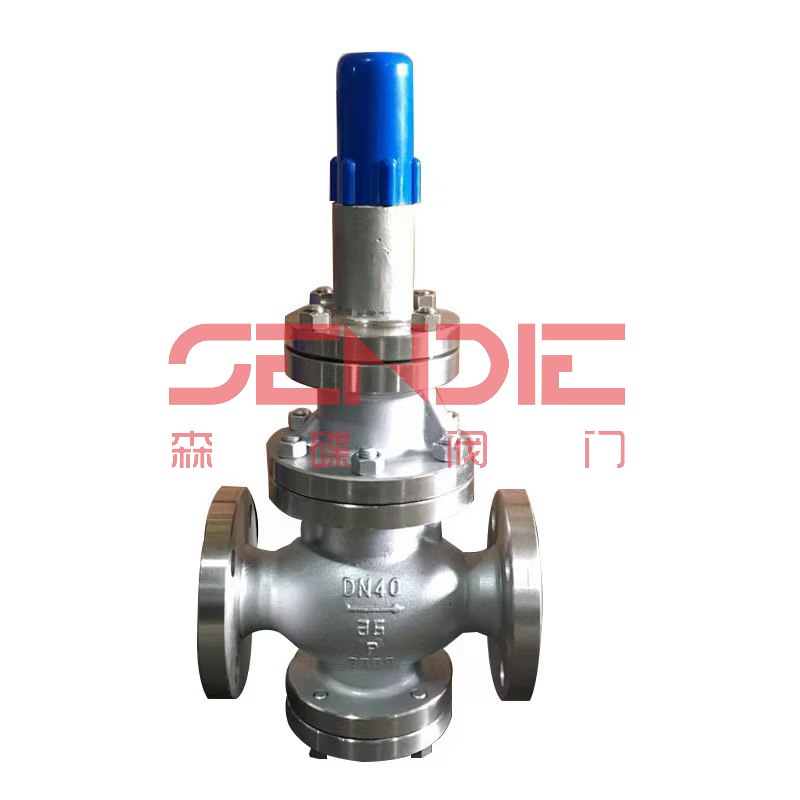

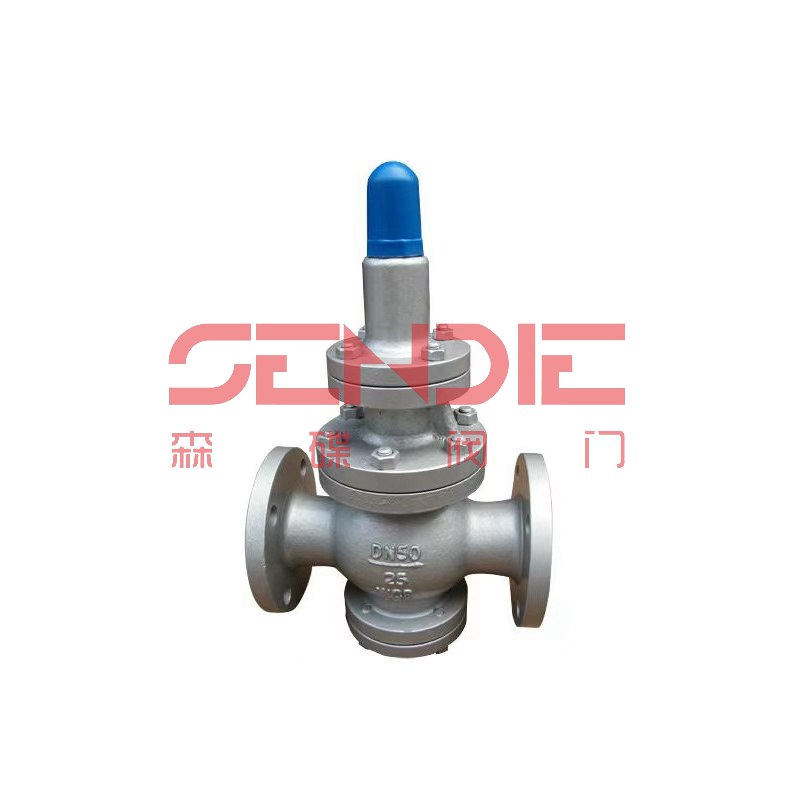

活塞式碳钢减压阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

? 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

? 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

? 公司地址：上海市奉贤区青村镇青港工业园

? 销售电话：021-57568689

? 企业邮箱：sindeel@163.com

? 企业网址：http：//nejnngq.cn/

产品详情

活塞式碳钢减压阀结构特点和用处

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。

活塞式碳钢减压阀主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5
壳体试验压力(Mpa)*	2.4	3.75
密封试验压力(Mpa)	1.6	2.5
最高进口压力(Mpa)	1.6	2.5
出口压力范围(Mpa)	0.1-1.0	0.1-1.6
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小压差	0.15	0.15
渗漏量	GB12245-1989

活塞式碳钢减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

活塞式碳钢减压阀连接尺寸

公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125
