产品详情

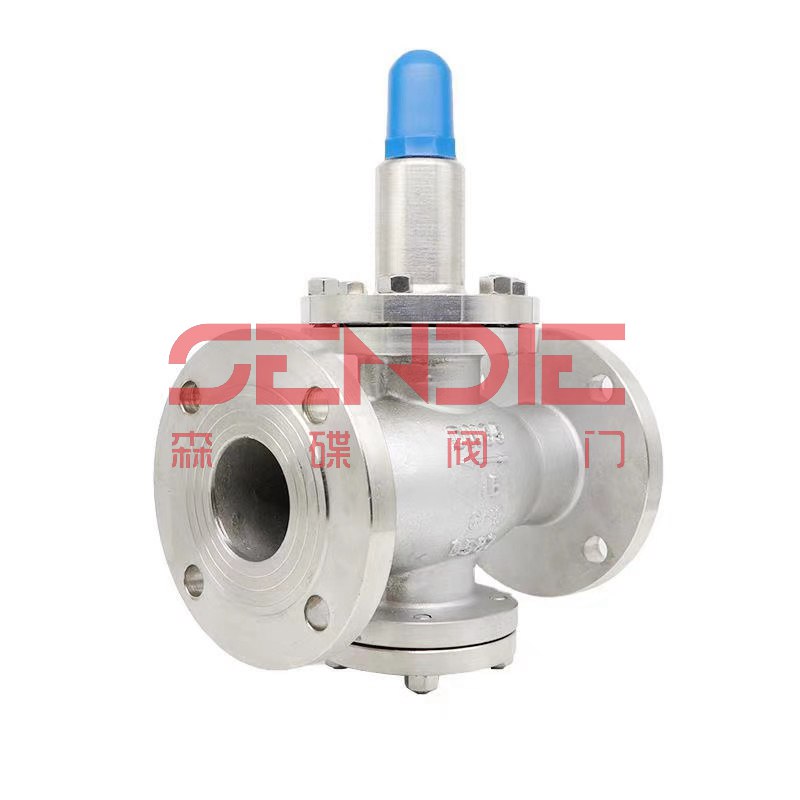

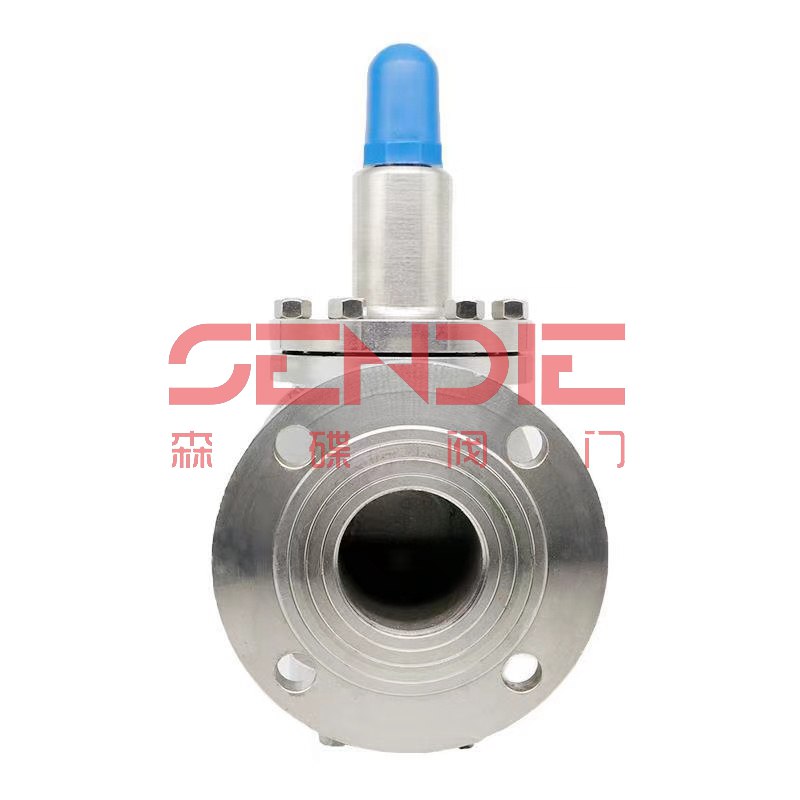

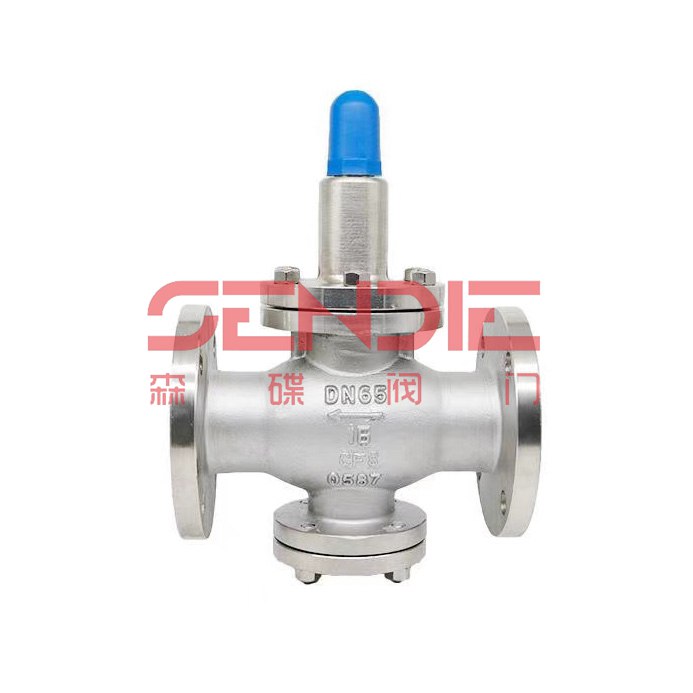

弹簧薄膜式减压阀原理
弹簧薄膜式减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。减压阀利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。该直接作用弹簧薄膜式减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。该直接作用弹簧薄膜式减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要技术参数和性能指标
公称压力（Mpa） | 1.0 | 1.6 | 2.5 |
壳体试验压力（Mpa）* | 1.5 | 2.4 | 3.75 |
密封试验压力（Mpa） | 1.0 | 1.6 | 2.5 |
最高进口压力（Mpa） | 1.0 | 1.6 | 2.5 |
出口压力范围（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差（Mpa）△P2P | GB12244-1989 | ||
流量特性偏差（Mpa）P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ | ||
弹簧薄膜式减压阀主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25（镀硬铬） |
活塞 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
弹簧薄膜式减压阀外形尺寸（PN1.0-2.5）
公称通径DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
