产品详情

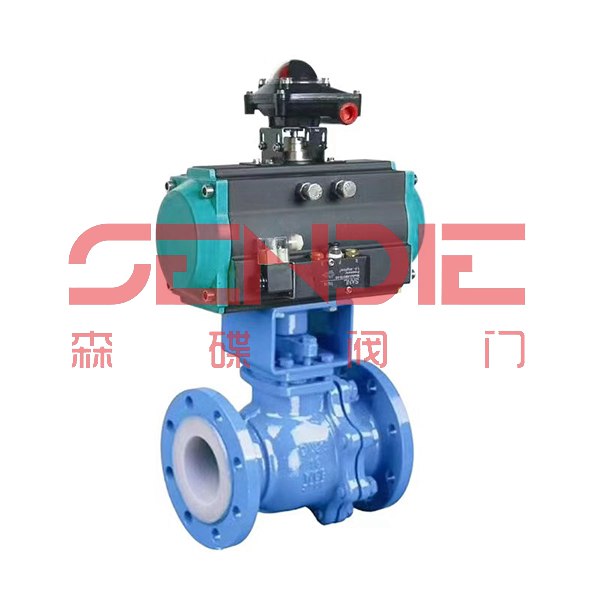

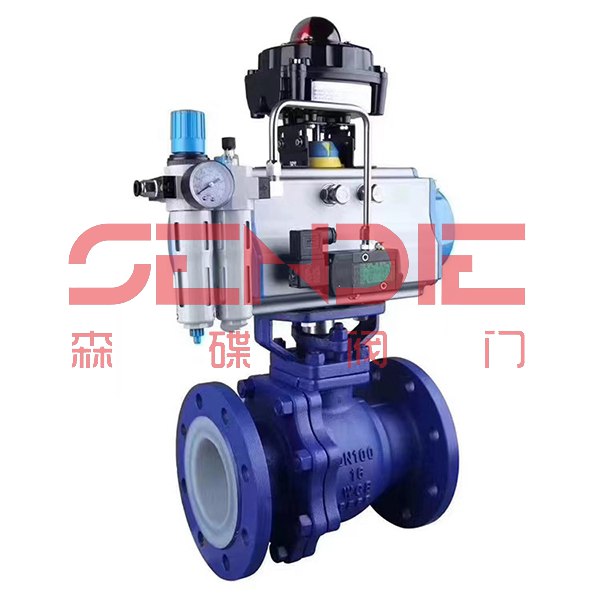

一、气动衬氟球阀 产品概述
Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，气动衬氟球阀广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。气动衬四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、气动衬氟球阀 主要技术参数
| 公称通径DN(mm) | 15～300 | 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 公称压力(MPa) | PN1.0、1.6 MPa | 供气压力 | 0.4～0.7MPa |
| 阀体形式 | 两段式阀体(浮动球体、固定球体) | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 连接形式 | 法兰式 | 环境温度 | -30～+70℃ |
| 阀芯形式 | "O"型球形阀芯 | 作用形式 | 单作用执行机构、双作用执行机构 |
| 密封填料 | 聚四氟乙烯(PTFE) | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 流量特性 | 近似快开型 | 采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 | |
| 动作范围 | 0～90° | ||
| 泄露量Q | 软密封：零泄漏 | ||
| 适用温度 | PTFE≤180℃ | ||
| 基本误差 | 带定位器：小于全行程的±2% | ||
| 死区 | 带定位器：小于全行程的2% | ||
| 可调范围 | 250：1 | ||
| 配置执行机构 | GT、AT、ST、AW系列单双作用气动执行器 | ||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | ||
三、气动衬氟球阀 执行器技术参数
| 执行器型号 | GT、SR、ST、AT、AW系列单、双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动衬氟球阀 主要零件材料
| 零件名称 | 材料 | |||
| 阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
| 阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
五、气动衬氟球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
